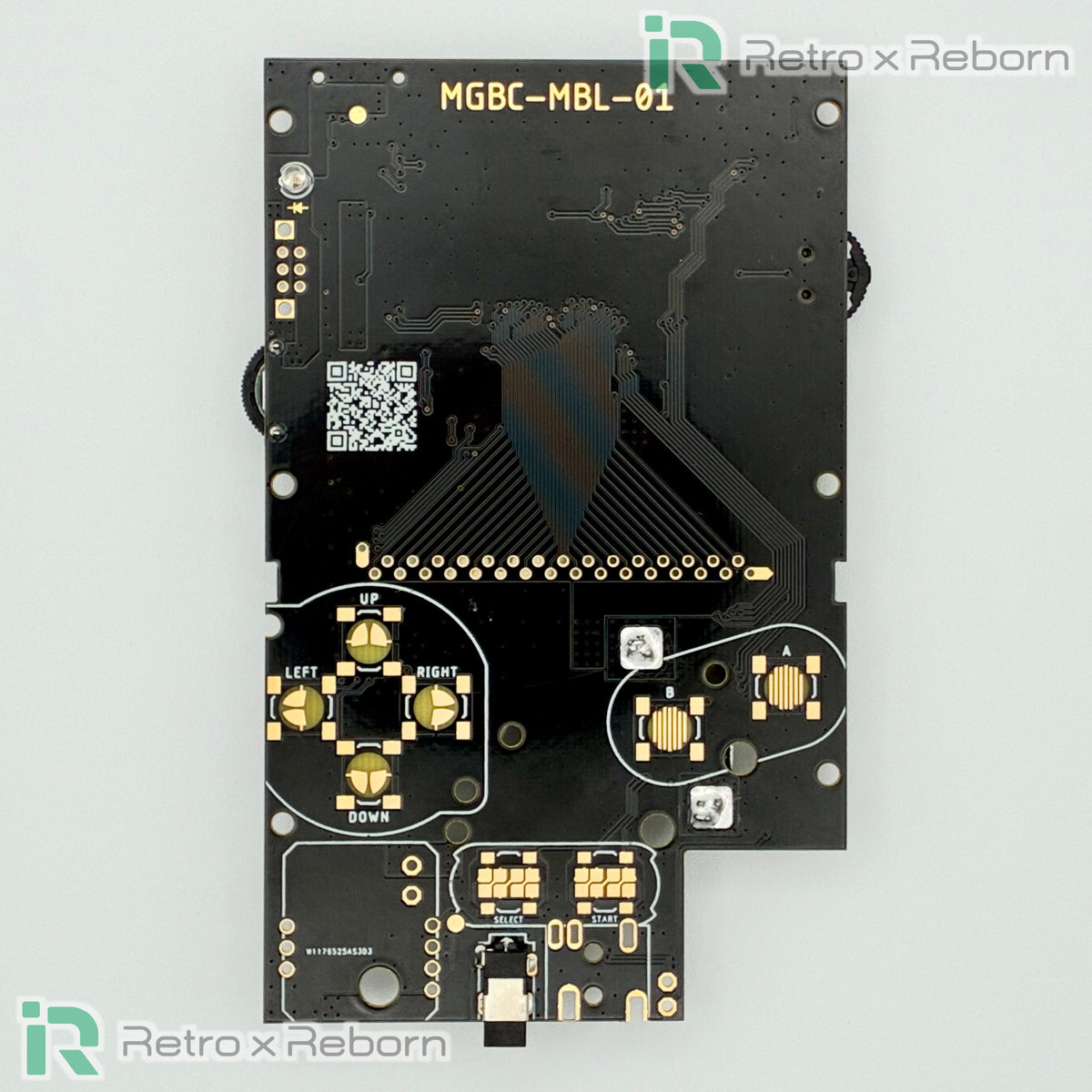

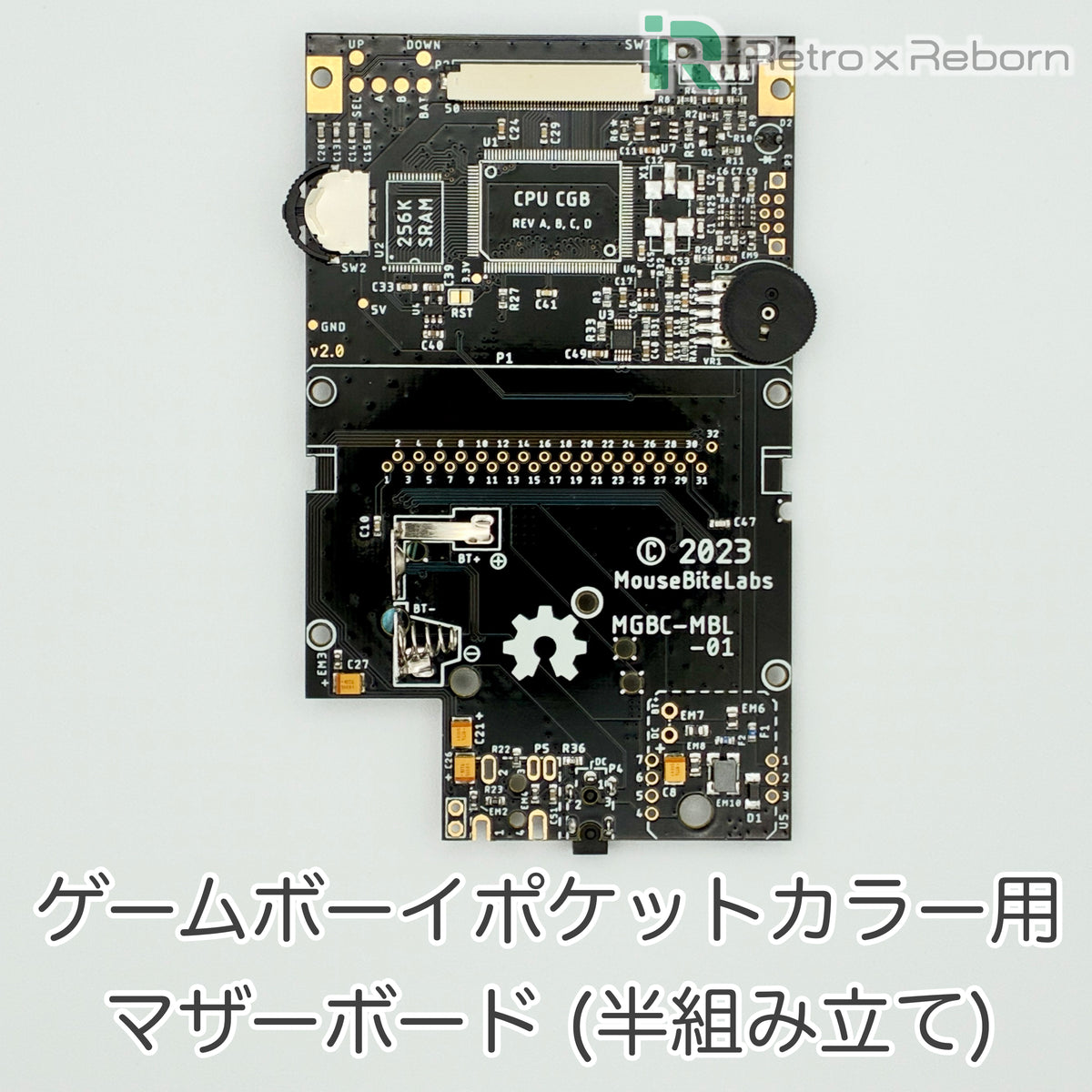

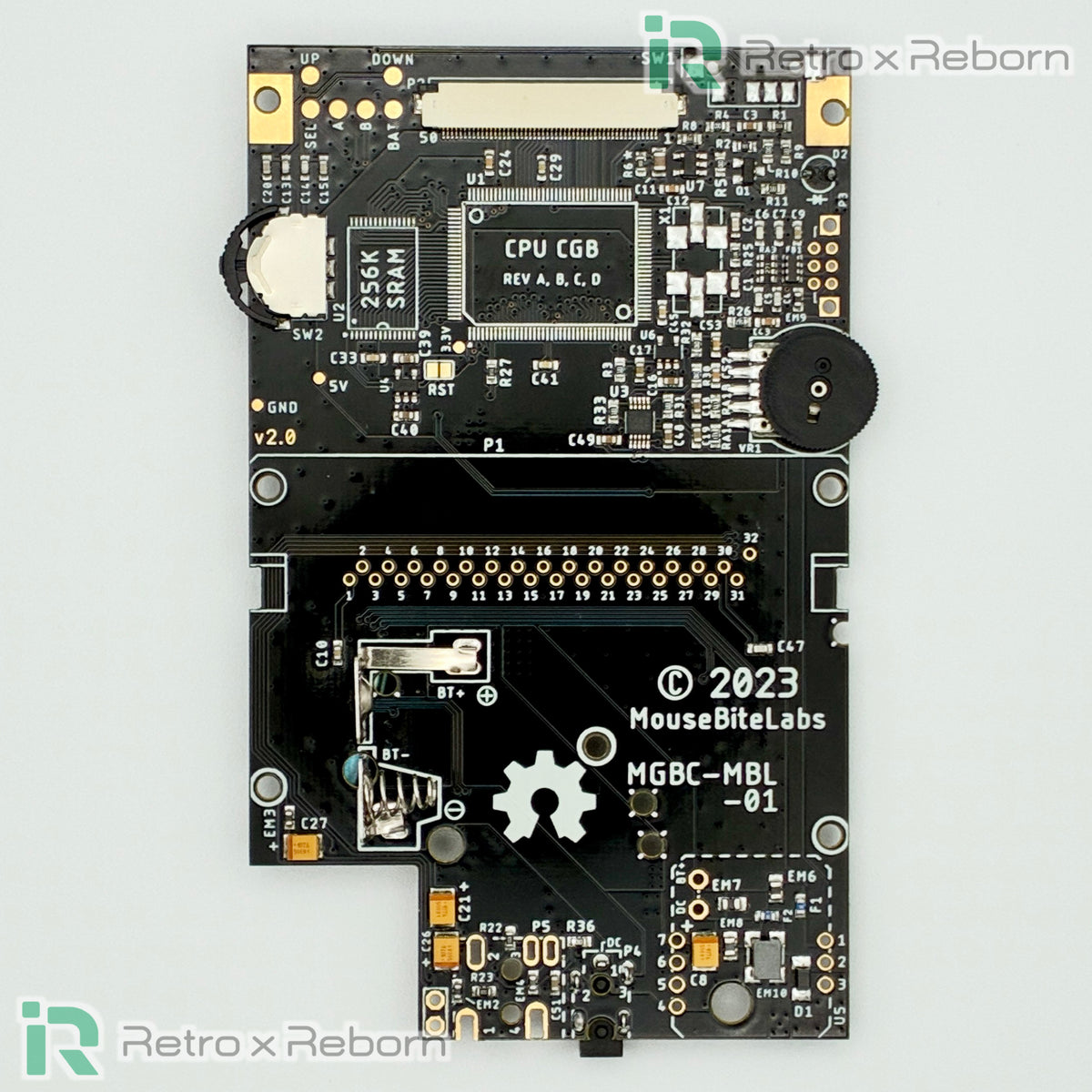

ゲームボーイポケットカラー用 マザーボード (半組み立て)

MouseBiteLabs によって作成された ゲームボーイポケットカラー GBPC (POCO) 用のメイン基板です。ドナーから移植の必要な部品以外の細かい部品は取り付け済みです。

MouseBiteLabs MGBC-MBL-01 v2.0

★ ゲームボーイポケットカラー GBPC (POCO) とは ★
ゲームボーイポケット（GBP）のコンパクトな本体に ゲームボーイカラー (GBC) のシステムを組み込みGBCソフトを動作させるカスタムです。
詳しくは github のプロジェクトをご確認下さい。

以下の U5 以外の 8部品 は、オリジナルのGBC基板から移植するか、新品の互換部品を取り付ける必要があります。U5 のパワーボードは指定の物を取り付けて下さい。現状のままでは使用できません。それ以外の 84部品 については取り付け済みです。
→ の印のある部品は当方でも互換部品の取り扱いがあります。

P1 - カートリッジスロット →
P3 - 通信コネクタ →
P5 - ヘッドホンジャック →
SP - スピーカー →
SW1 - 電源スイッチ
U1 - CPU CGB REV.A,B,C,D (REV.Eは不可)
U2 - 256K SRAM
X1 - 水晶振動子

U5 - パワーボード →
(Pocket Mouse Power Board を推奨)

※ 基板の設計自体はテスト済みで残部品の取り付けのみで動作実績があります。しかし実際の基板は部品不足により未テストです。問題が発生した場合にご自身で対応できる方のみご検討下さい。

※ 基板を完成するにはドナーとなる ゲームボーイカラー のメイン基板が必要となります。

※ 部品の取り付けには高度な技術が必要です。

※ 以下のプロジェクトを製造した物です。製造に関する費用の一部はプロジェクトの作成者に支払われています。

github.com/MouseBiteLabs/Game-Boy-Pocket-Color
